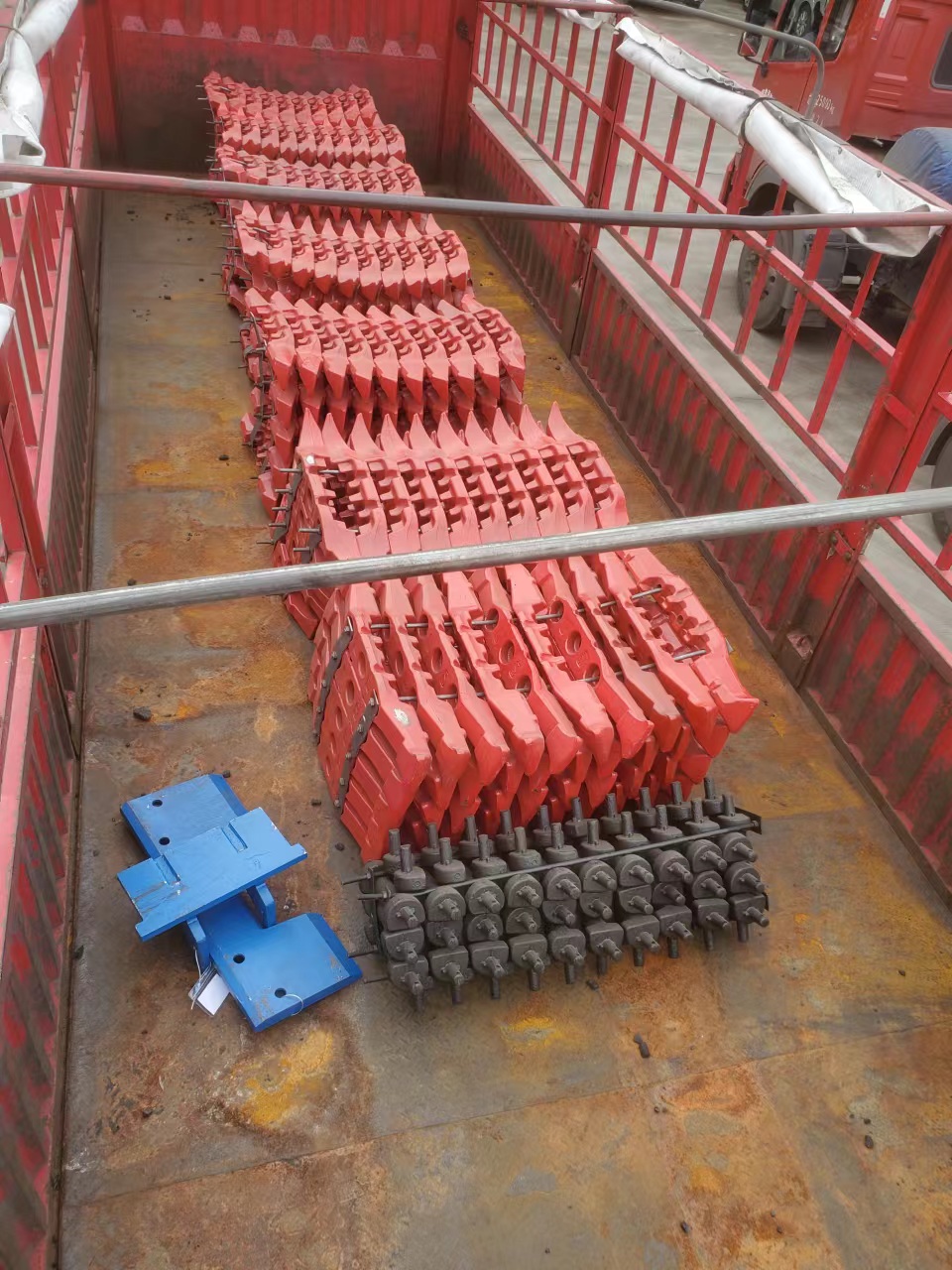

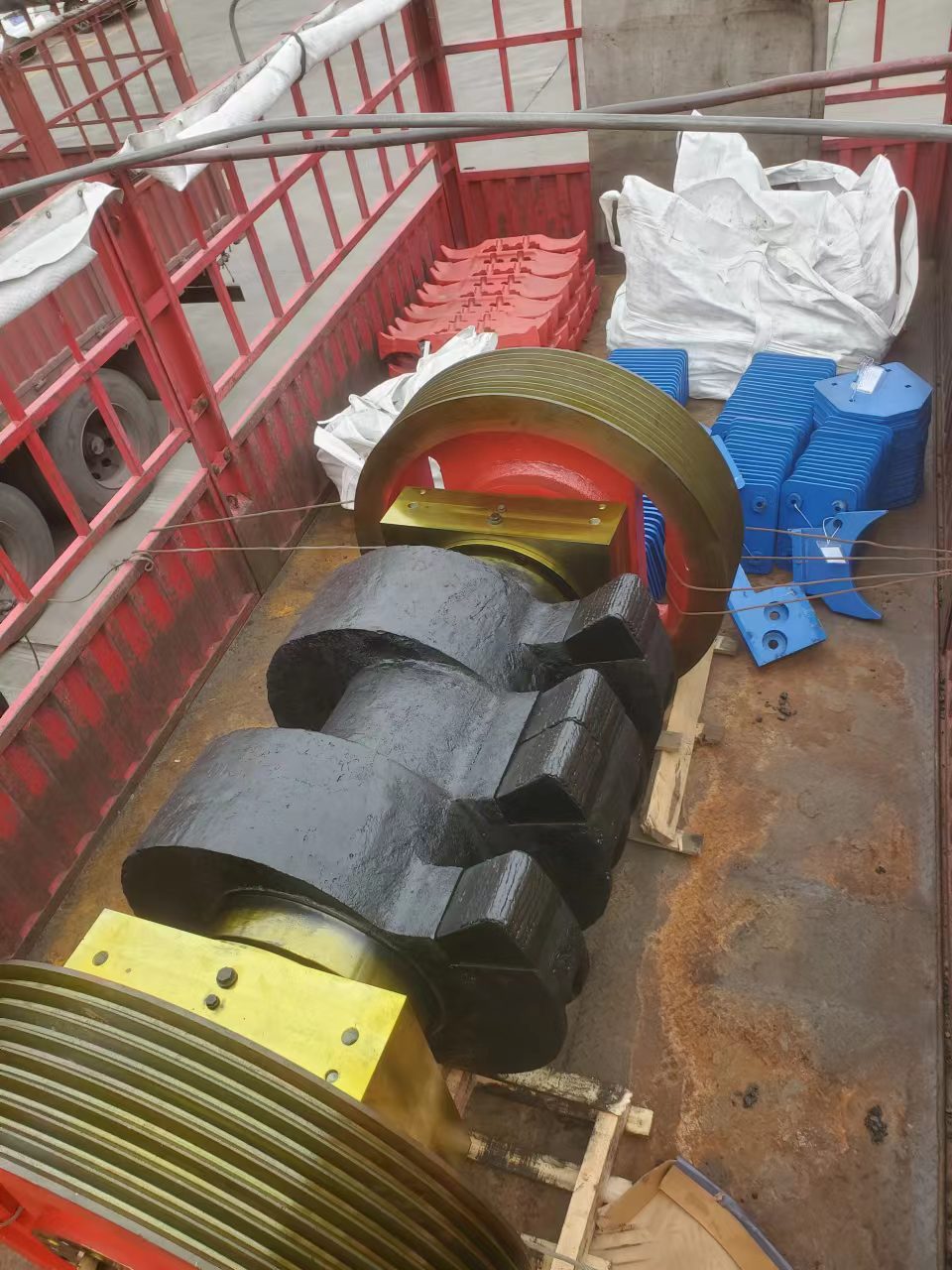

我公司承接的SZZ1200轉載機結構件完畢發貨。1 55ZGC04 機尾 1 2 57Z14 機尾潤滑布置圖 1 3 55ZGC06 右擋板 1 4 55ZGC07 左擋板 1 5 55ZG07 連接槽 1 6 55ZGC-01 連接板 1 7 55ZGKA07 右擋板 1 8 55ZGKA08 左擋板 1 9 GB/T 5782-2000 螺栓M30×100 6 10 GB/T 97.1-2002 墊圈30 6 11 55ZGKA04 左擋板 1 12 55ZGKA05 右擋板 1 13 55ZGKA06 輸入封頂板 1 14 55ZGKA01 過渡槽 1 15 57ZA01 1米中部槽 12 16 57Z-10 皮簾 21 17 57Z-11 蓋板 21 18 GB/T 91-2000 開口銷5×50 147 19 55ZGB02 過橋 1 20 GB/T 5782-2000 螺栓M24×90 16 21 57Z38 封頂板 11 22 55ZG10 開天窗中部槽 3 23 55ZG15 落地段封頂板 3 24 GB/T 14-1998 螺栓M24×90 160 25 55ZG-04 連接板 38 26 55ZG37 搭接板 38 27 55ZG-05 連接板 2 山西潞安安太機械有限責任公司 SZZ1200/525 順槽用刮板轉載機 圖號：55ZGKA 總 圖 備 注第26頁 序號 代 號 名 稱 數量 山西潞安安太機械有限責任公司 SZZ1200/525 順槽用刮板轉載機 圖號：55ZGKA 總 圖 備 注 28 55ZG38 搭接板 2 29 55ZGKA02 電纜槽 1 30 GB/T 5782-2000 螺栓M42×190-12.9 20 31 GB/T 889.1-2000 螺母M42 108 32 57Z30 蓋板 1 33 57Z29 防塵簾 1 34 57Z43 連接板 1 35 55ZE05 輸出封頂板 1 36 55ZGC01 凹槽 1 37 55ZG27 鉸接槽封頂板 1 38 55ZG04 鉸接槽 1 39 55ZG32 鉸接槽左擋板 1 40 55ZG33 鉸接槽右擋板 1 41 55ZGB06 特殊中部槽 1 42 55ZG24 凸槽封頂板 2 43 55ZGK04 凸槽 1 44 55ZG30 凸槽右擋板 2 45 55ZG29 凸槽左擋板 2 46 GB/T 5782-2000 螺栓M24×75 356 47 GB/T 97.1-2002 墊圈24 394 48 GB/T 889.1-2000 螺母M24 550 49 55ZGK03 懸空段開天窗中部槽 2 50 55ZG22 懸空段高擋板 8 51 55ZGK02 懸空段中部槽 1 52 55ZG28 懸空段封頂板 4 53 GB/T 5782-2000 螺栓M42×170-10.9 88 54 61ZD17 特殊電纜架 2第27頁 序號 代 號 名 稱 數量 山西潞安安太機械有限責任公司 SZZ1200/525 順槽用刮板轉載機 圖號：55ZGKA 總 圖 備 注 55 55ZGK11 伸縮槽液壓布置圖 1 56 GB/T 889.1-2000 螺母M16 10 57 55ZGK01 機頭 1 58 55ZGK06 機頭伸縮槽擋板 1 59 55ZGK05 機頭伸縮槽擋板 1 60 57Z27 機頭潤滑布置圖 1 61 GB/T 5783-2000 螺栓M16×50 6 62 55ZGK07 機頭擋板 1 63 55ZGK08 機頭擋板 1 64 GB/T 5782-2000 螺栓M30×95 8 65 55ZGKA09 左緩沖架 1 66 55ZGKA10 右緩沖架 1 67 55ZG34 緩沖架高擋板 2 68 55ZG-06 擋板 1 69 55ZG36 擋板鏈簾 1 70 GB/T 5782-2000 螺栓M24×85 6 71 GB/T 5782-2000 螺栓M24×80 12 72 55ZG-02 皮簾 2 73 58Z-04 壓板 2 74 55Z-06 壓板 2 75 GB/T 14-1998 螺栓M20×70 28 76 GB/T 889.1-2000 螺母M20 28 77 55ZFAD-06 面板 2 78 55ZG-03 皮簾 2 79 58ZB09 動力部 1 80 3TY-80 刮板 136 81 57Z-01 U型螺栓 272第28頁 序號 代 號 名 稱 數量 山西潞安安太機械有限責任公司 SZZ1200/525 順槽用刮板轉載機 圖號：55ZGKA 總 圖 備 注 82 GB/T 889.2-2000 螺母M30×2 544 83 DIN 22255-2001 進口緊湊鏈38×137-50-TZ 4 84 DIN 22255-2001 進口緊湊鏈38×137-12-TZ 2 85 DIN 22258.3-2002 進口立式接鏈環38×137-L 8 86 DIN 22255-2001 進口緊湊調節鏈38×137-0 2 87 55ZGKA03 過橋 1 88 GB/T 93-1987 墊圈24 8 89 GB/T 70.1-2000 螺釘M24×45 8 90 30Z-04 壓板 4 91 55Z-01 銷軸 4 92 55Z28 推移座 2 93 55Z29 銷軸 2 94 55Z-08 銷軸 4 95 GB/T 91-2000 開口銷8×70 4 96 ZX03 彈簧銷 4 97 55ZGC02 1.875米中部槽Ⅰ 1 98 55ZGA04 開天窗封頂板 3 99 126S-02 卡塊 80 100 126S-01 啞鈴銷 40 101 88S24 彈簧銷 95 102 55ZGC03 1.875米中部槽Ⅱ 1 103 55ZGC05 落地段封頂板 2 104 55ZGA03 1米連接槽 2 105 107SA16-01 螺栓M30×60 5 106 GB/T 889.1-2000 螺母M30 21 107 72SA-02 螺栓M30×75 2 108 GB/T 97.1-2002 墊圈30 2第29頁 序號 代 號 名 稱 數量 山西潞安安太機械有限責任公司 SZZ1200/525 順槽用刮板轉載機 圖號：55ZGKA 總 圖 備 注 109 125S-07 蓋板 4 110 125S-08 聯接銷 4 111 66S-2 銷 8 112 MT/T 986-2006 U形銷UK-25 8 113 GB/T 5782-2000 螺栓M30×120 2 114 GB/T 93-1987 墊圈30 2 115 34Z01-06 圓螺母 2 116 34Z11 阻鏈器 1 117 55ZGK09 機頭伸縮槽封頂板 1 118 4JLB 液壓緊鏈器 1 119 GB/T 827-1986 鉚釘3×10 12 120 SBP-1 商標牌 1 121 TY-47B 銘牌 1 122 TY-55B 煤安標志牌 1 123 55ZGK10 機頭封頂板 1 124 55ZGA02 齒輪聯軸器 1 125 55ZG35 封頂板 1 126 57ZB02 電纜鉤 28 127 24Z-4 銷 31 128 GB/T 91-2000 開口銷4×50 31 129 55ZGC08 左擋板 1 130 55ZGC09 右擋板 1 131 GB/T 3390-1989 套筒扳手26件 1 132 GB/T 3390-1989 重型套筒75# 1
